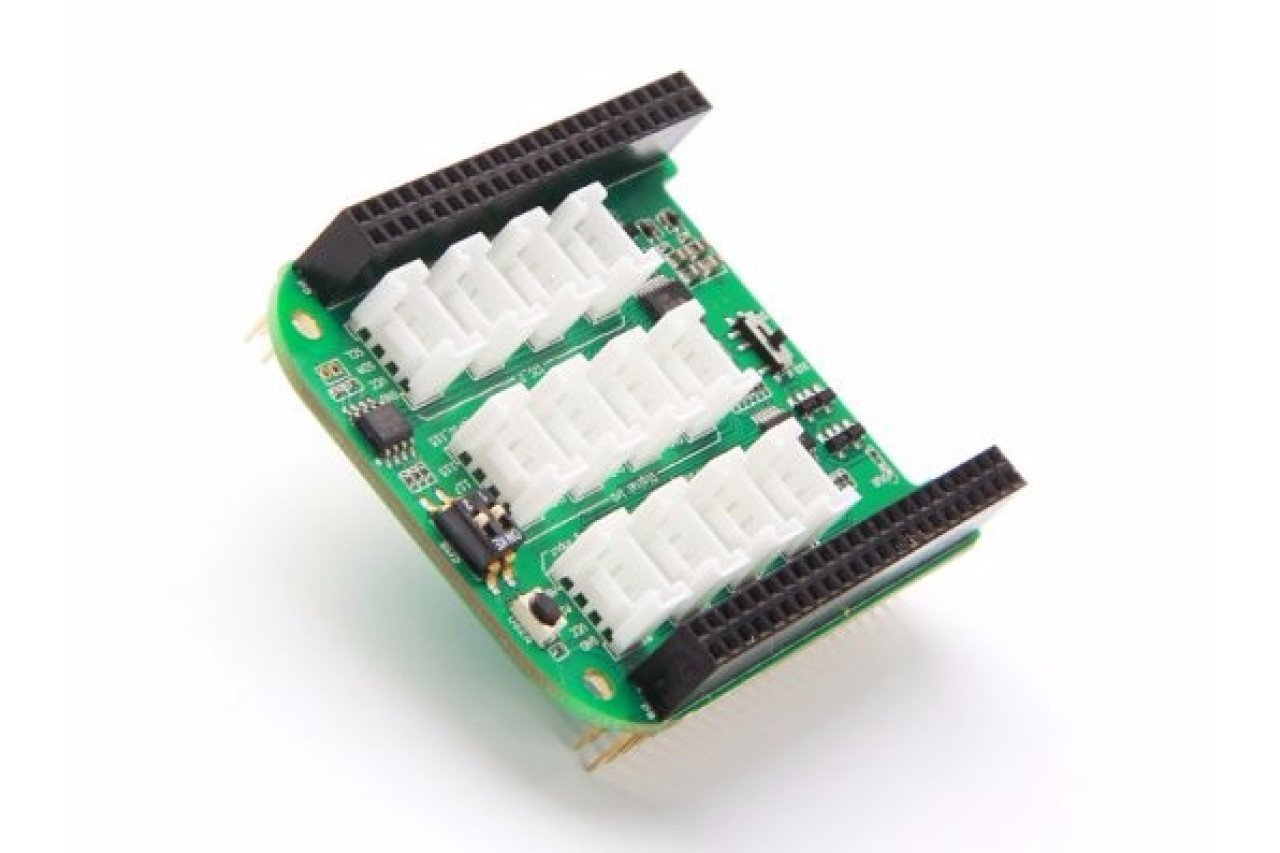

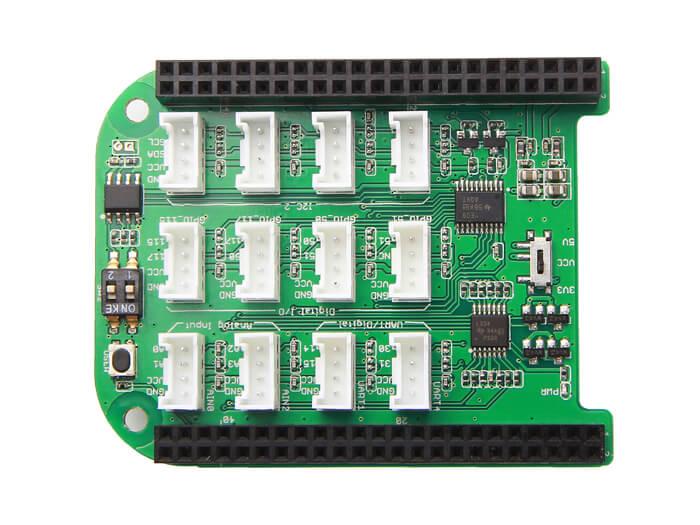

Placa de expansión para BeagleBone v2

Una de las mejores cosas de Beaglebone Board son los GPIO accesibles masivos que salen de sus encabezados de 2×46 pines. Sin embargo, como sabemos, todas las cosas tienen dos lados: el lado bueno y el lado malo. 2×46 pines significa 2×46 cables de puente, y 2×46 cables de puente colocados en la placa significa? UN VERDADERO DESORDEN. ¿Cómo se puede llamar «rápida» a una creación rápida de prototipos si pasa la mayor parte de su tiempo lidiando con cables enredados? Ahora bien, este Grove Base Cape para Beaglebone v2.0 está diseñado para crear prototipos realmente rápidos con su placa Beaglebone.

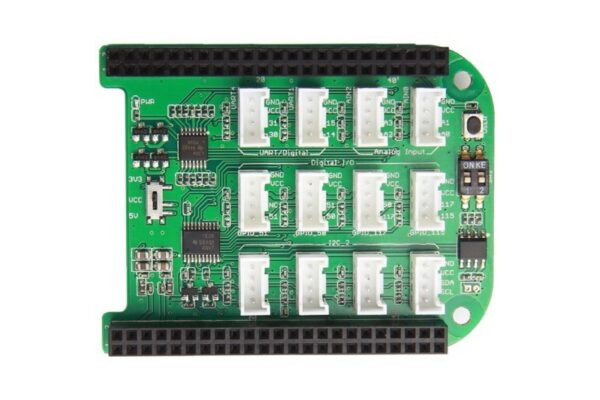

La capa ha aportado la sencillez del sistema Grovea sus proyectos Beaglebone, simplemente conéctelo directamente a su Beaglebone v2.0, y luego puede tener 12 conectores Grove fáciles de usar para conectar y usar con la gran familia de módulos Grove. Los conectores incluyen 2x UART, 2x ADC, 4x Digital I/O y 4x I2C que interactúan con los pines en su placa Beaglebone, ofreciendo casi todo lo que necesita. Hay dos interruptores que se utilizan para restablecer la dirección I2C en caso de conflictos de dirección. La placa también integra un interruptor para la transición de voltaje de 5V normal a 3.3V.

Características

• Incluye 12 conectores Grove
• 2x UART
• 2 entradas analógicas
• 4x E/S digitales
• 4x interfaz I2C
