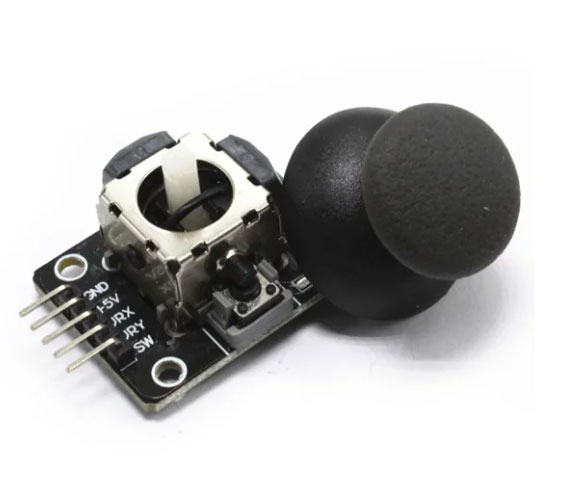

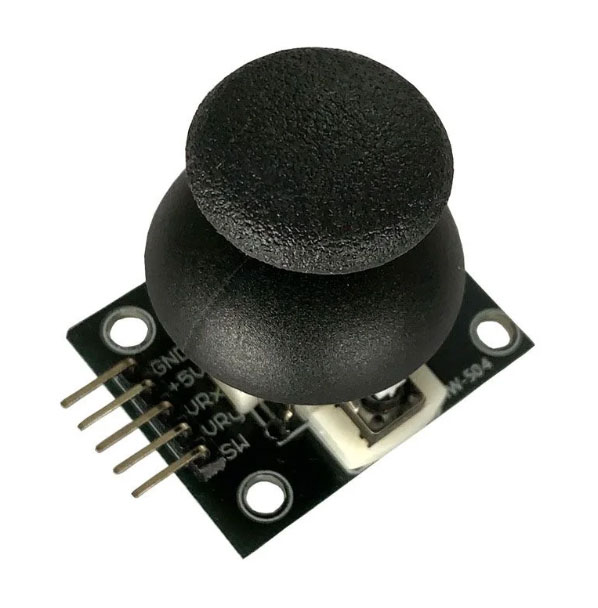

Módulo Joystick KY-023 PS2 Dual axis XY dos ejes

Módulo Joystick KY-023, de botón PS2 compatible con Arduino. Este módulo traduce los movimientos direccionales realizados por el botón mediante su doble eje X e Y, funcionando a través de potenciómetros. Compatible con los microcontroladores Arduino y con conexiones mediante cables Dupont.

El módulo Joystick KY-023 permite capturar los movimientos de tu dedo, de tal forma que puedes controlar tu proyecto de manera muy similar a un videojuego. En realidad un joystick es un arreglo físico de 2 potenciómetros que permite conocer la posición exacta de la palanca en los “Ejes X e Y”, por lo que solamente requerimos de 2 pines analógicos para realizar la interfaz con cualquier microcontrolador. El Módulo Joystick posee también un “Eje Z” que no es otra cosa más que un botón que cierra el circuito al presionar la palanca, este se puede conectar a cualquier otro pin digital o analógico. El módulo facilita en gran medida la conexión del dispositivo a un microcontrolador como Arduino, ya que se pueden utilizar cables para conectarlo sin la necesidad de soldar, todas las conexiones se encuentran convenientemente señaladas para facilitar las tareas.

• Alimentación: 5v.

• Número de ejes: 2 (X – Y).

• Número de potenciómetros: 2 de 10Kohm.

• Modelo: KY-023.

• Pulsador central normalmente abierto.
• Número de Pines: 5 (GND, +5v DC, VRx, VRy y SW).
