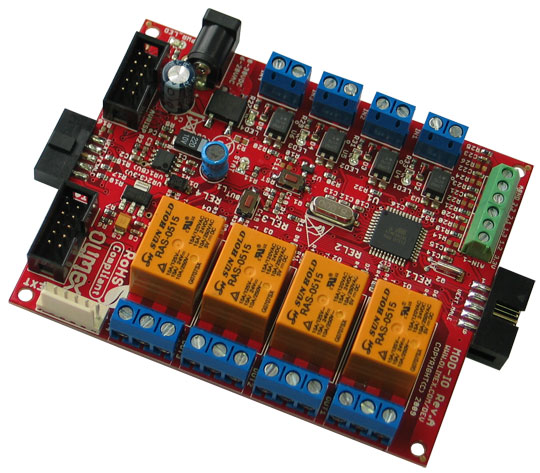

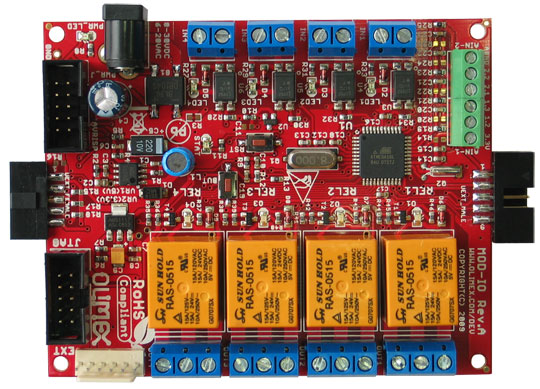

Olimex MOD-IO

MOD-IO es una placa de desarrollo apilable que agrega entradas y salidas analógicas y digitales a cualquiera de nuestras placas de desarrollo con UEXT. Si trabajas con alguna de nuestras placas de desarrollo con conector UEXT y necesitas más entradas y salidas digitales y analógicas, puedes agregarlas conectando MOD-IO a tu placa de desarrollo. Esta placa permite una fácil interfaz con 4 relés, 4 entradas digitales opto aisladas y 4 entradas analógicas. MOD-IO es apilable y direccionable, ¿Qué significa esto? ¡Significa que estas placas se pueden conectar entre sí para que puedas agregar tantas entradas y salidas como quieras! Por ejemplo, 2-4-6-8, etc. El MOD-IO tiene un microcontrolador ATmega16 y el firmware está disponible para modificación.

Características:

• Placa de hardware de código abierto con microcontrolador ATmega16L-8AU
• Conector ICSP de 5×2 pines para programación en circuito con AVR-PG1, AVR-PG2, AVR-ISP500, AVR-ISP500-TINY, AVR-ISP500-ISO u otro diseño ICSP compatible con 10 pines
• Conector JTAG de 5×2 pines para programación en circuito con AVR-JTAG, AVR-JTAG-USB u otro diseño compatible con JTAG de 10 pines
• Conector de extensión EXT para los puertos AVR no utilizados
• LED de estado
• Restablecer IC ZM33064
• Circuito oscilador de cristal de cuarzo 8MHz
• DC-DC con voltaje de entrada de 8-30 V CC: esta placa se puede alimentar con fuentes de alimentación industriales de 24 V
• Toma de corriente
• 4 entradas aisladas por optoacoplador con terminales de tornillo
• LED de estado de entrada
• 4 salidas de relé con contactos de 5A/250VAC con terminales de tornillo
• LED de estado de salida
• Cuatro orificios de montaje de 3,3 mm (0,13″)
• FR-4, 1,5 mm (0,062″), máscara de soldadura roja, componente de serigrafía blanca
• Dimensiones 80×100 mm (3,9 x 3,15″)
